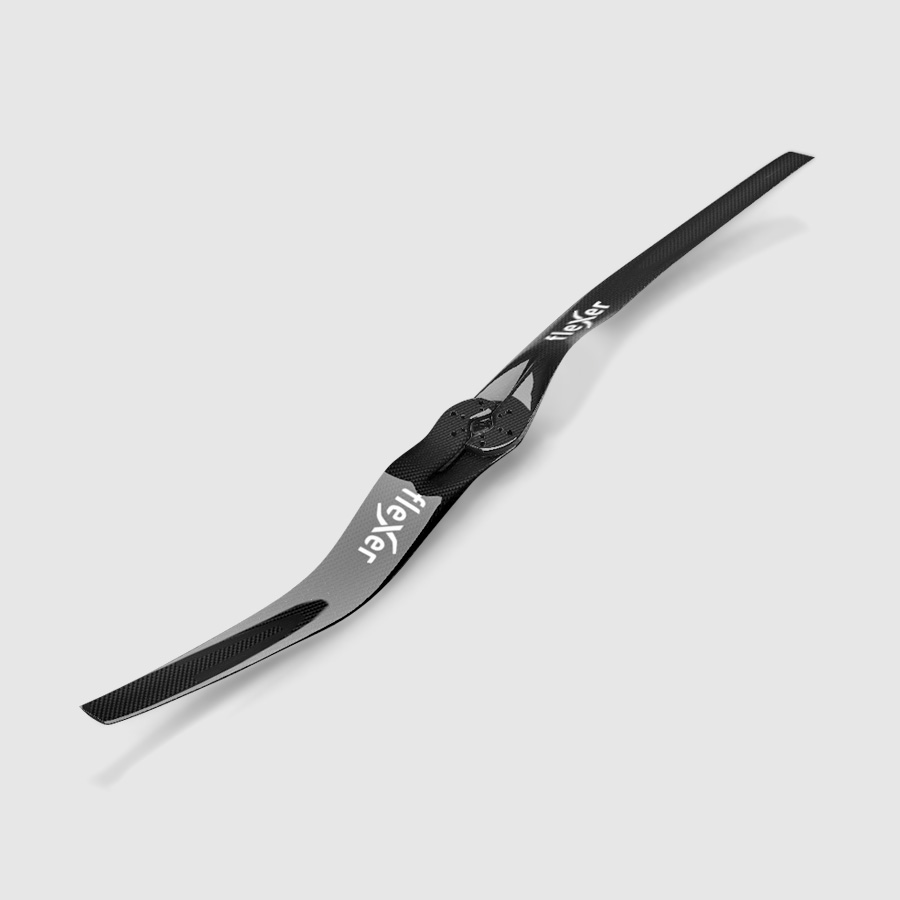

Śmigło dedykowane do silnika Polini Thor 190 Light z redukcją 2.83
Jak odczytać matrycę otworów?
6M6d50 lub inaczej 6xM6/d50 oznacza 6 śrub o średnicy M6 rozstawionych na średnicy 50 mm.
Momenty dokręcania śrub:
M6 – 8 Nm / M8 – 12 Nm
Kiedy zastosować dystans?
Po montażu śmigła minimalna odległość pomiędzy śmigłem a małym kołem pasowym powinna wynosić ok. 3-5 mm.
Jeśli odległość jest mniejsza należy zastosować dystans. Silniki w zależności od wersji i roku produkcji mogą mieć różna konstrukcję, więc wzajemna pozycja kół pasowych może się różnić. Konieczność zastosowania dystansu zazwyczaj wystąpi w sytuacji, kiedy płaszczyzna małego koła pasowego nie jest wycofana w stosunku do płaszczyzny mocowania śmigła, tylko jest na równi lub wycofana nieznacznie. Należy to sprawdzić przed pierwszym uruchomieniem! Sytuacja może być też zależna od konkretnego modelu lub średnicy śmigła, więc należy sprawdzić to indywidualnie, do każdego przypadku.
Jeśli w silniku zastosowano owiewkę chłodzącą głowicę (ich kształt zależy od wersji i producenta) to minimalna odległość śmigła w spoczynku od owiewki nie może być mniejsza niż 10 mm.
Jeśli odległość jest mniejsza należy zastosować dystans.
Odpowiednie dystanse można zamówić razem ze śmigłem (dział Akcesoria). W szczególnych przypadkach i w razie pilnej potrzeby czasem wystarczy flansza dociskowa (zdarza się, że jest w zapasie) lub dystans wykonany samodzielnie z równej grubości tworzywa sztucznego (jeśli z cienkiego, to może być kilka warstw).
Takie mniej profesjonalne dystanse nie posiadają kołnierza centrującego. Nie jest to jednak problemem, ponieważ śmigła fleXer doskonale pozycjonują się na zestawie śrub mocujących a kołnierz jest zupełnie niepotrzebny.
Końcówki śmigła
Przed pierwszym uruchomieniem silnika ze śmigłem fleXer należy przeprowadzić kontrolę minimalnej odległości końcówek śmigła od elementów kosza (np. stroboskop, rurki, siatka). Minimalna odległość od końcówki śmigła w spoczynku do elementów kolizyjnych wynosi 11 cm w osi kierunku lotu. W zależności od modelu śmigła minimalna odległość może być mniejsza (wymagana konsultacja).
